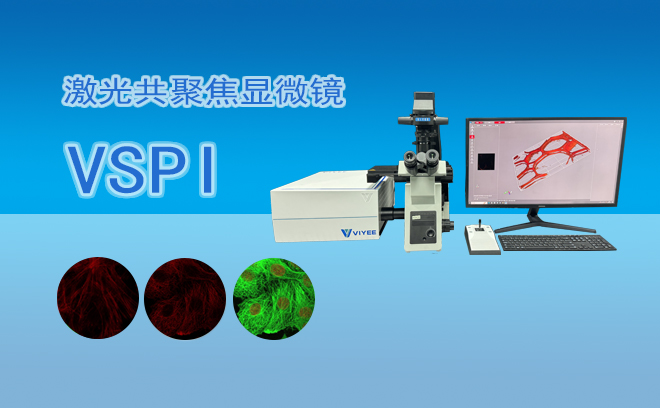

表面粗糙度是衡量產品加工質量、摩擦性能及使用壽命的核心參數，尤其在精密制造、半導體和生物醫學領域，其測量精度直接影響產品性能。激光共聚焦顯微鏡憑借非接觸、高分辨率和三維成像能力，已成為表面粗糙度測量的前沿工具。本文將從光學原理、關鍵參數優化、典型應用場景及數據分析方法四個維度，系統闡述激光共聚焦顯微鏡實現納米級粗糙度測量的技術路徑。

一、激光共聚焦顯微鏡的核心原理：突破傳統光學的分辨率極限

1. 點掃描與共聚焦成像機制

原理：激光共聚焦顯微鏡通過聚焦激光束對樣品進行逐點掃描，僅允許焦點處反射光通過共軛針孔（共聚焦點），有效濾除離焦光噪聲，實現光學切片成像。

優勢：

縱向分辨率提升至0.1-0.5 μm（傳統光學顯微鏡為1-2 μm），可解析亞微米級表面起伏。

通過Z軸層掃構建三維形貌圖，避免接觸式探針（如原子力顯微鏡）對軟質材料的損傷。

2. 多波長激光源的適配性

選擇依據：

短波長激光（如405 nm）：提升橫向分辨率（理論極限≈λ/2NA），適用于超光滑表面（Ra<10 nm）測量。

長波長激光（如640 nm）：減少表面散射干擾，增強粗糙表面（Ra>1 μm）的信號穩定性。

典型案例：半導體晶圓表面粗糙度測量中，405 nm激光可清晰分辨化學機械拋光（CMP）后的納米級劃痕。

二、關鍵參數優化：從硬件配置到掃描策略

1. 物鏡數值孔徑（NA）與工作距離的平衡

高NA物鏡（NA>0.8）：提升光收集效率，縮短信號積分時間，但工作距離較短（<0.5 mm），適用于平面樣品。

長工作距離物鏡（NA≈0.4）：可測量深孔或曲面樣品（如渦輪葉片），但需增加激光功率以補償光強衰減。

實操建議：測量金屬模具表面時，優先選用NA=0.7的50X物鏡，兼顧分辨率與景深。

2. 針孔尺寸與信號信噪比（SNR）調控

針孔直徑：通常設置為1-2倍愛里斑直徑（≈1.22λ/NA），過大導致離焦光混入，過小降低信號強度。

動態調整策略：

對高反射率樣品（如金屬），縮小針孔至0.8倍愛里斑直徑以提升對比度。

對低反射率樣品（如聚合物），放大針孔至1.5倍愛里斑直徑以增強信號。

案例：測量陶瓷涂層粗糙度時，通過優化針孔尺寸使SNR提升40%，Ra值重復性誤差<2%。

3. 掃描速度與分辨率的權衡

高速掃描（>100 Hz）：適用于快速形貌預覽，但可能遺漏微小缺陷（如<1 μm的凹坑）。

精細掃描（10-50 Hz）：結合多次平均（N=4-8）可顯著降低隨機噪聲，推薦用于*終粗糙度定量分析。

數據：在測量光學鏡片表面時，精細掃描模式使Ra值標準差從0.8 nm降至0.2 nm。

三、表面粗糙度測量流程：從樣品制備到結果驗證

1. 樣品預處理規范

清潔處理：使用超聲波清洗（頻率>40 kHz）去除表面油污，避免有機物殘留導致測量誤差。

導電處理：對非導電樣品（如玻璃、陶瓷）噴涂薄層金或碳涂層（厚度<10 nm），防止電荷積累干擾激光反射。

避光保存：光敏材料（如某些高分子）需在暗室中操作，避免激光誘導表面改性。

2. 三維形貌重建與粗糙度參數提取

形貌重建算法：

高斯濾波：分離表面波度（Wavelength>0.8 mm）與粗糙度（Wavelength<0.8 mm），符合ISO 4287標準。

小波變換：適用于多尺度表面分析（如同時包含納米級劃痕與微米級凸起）。

關鍵參數計算：

*大高度（Rz）：表征表面峰谷極差，對摩擦性能影響顯著。

案例：在汽車發動機缸套粗糙度測量中，激光共聚焦顯微鏡測得的Rz值與觸針式儀器的偏差<5%，驗證了其可靠性。

3. 測量不確定度評估

系統誤差來源：

激光波長漂移（±0.1 nm）導致縱向尺度偏差，需定期校準波長監測模塊。

樣品傾斜（>2°）引入形貌畸變，需通過軟件傾斜校正功能修正。

隨機誤差控制：

重復測量5次，計算Ra值的相對標準偏差（RSD），要求RSD<5%。

結合控制圖（如X-bar圖）監控測量過程穩定性，及時發現異常數據。

四、典型應用場景與技術適配

1. 精密加工表面質量控制

場景：航空發動機葉片氣膜孔粗糙度測量（Ra<0.4 μm）。

技術適配：

選用405 nm激光+100X油浸物鏡（NA=1.4），實現橫向分辨率0.2 μm。

采用閉環掃描模式（X-Y-Z三軸聯動），避免機械振動引入噪聲。

成果：粗糙度測量重復性誤差從0.05 μm降至0.02 μm，滿足ASME B46.1標準。

2. 半導體制造工藝監控

場景：晶圓表面化學機械拋光（CMP）后粗糙度在線檢測。

技術適配：

集成自動化載物臺，實現多場點（≥100）快速掃描（<1 min/場）。

開發深度學習模型，自動區分劃痕、顆粒污染與本征粗糙度。

數據：模型對亞微米級缺陷的識別準確率達98.7%，較傳統閾值法提升23%。

3. 生物醫用材料表面改性評估

場景：骨科植入物（如鈦合金）表面微納結構粗糙度表征。

技術適配：

使用低功率激光（<1 mW）避免熱損傷生物活性涂層（如羥基磷灰石）。

結合熒光標記技術，同步分析粗糙度與細胞粘附行為。

案例：激光共聚焦顯微鏡測量顯示，Ra=0.8 μm的表面可顯著提升成骨細胞增殖速率（較光滑表面提高40%）。

五、前沿技術趨勢：從靜態測量到動態過程監控

超快激光共聚焦技術：

采用飛秒激光（脈寬<100 fs）作為光源，實現納秒級時間分辨率，捕捉表面粗糙度動態變化（如磨損過程）。

多模態聯用系統：

集成拉曼光譜模塊，同步獲取表面粗糙度與化學成分分布，用于鋰電池電極材料失效分析。

AI驅動的智能測量：

通過卷積神經網絡（CNN）自動優化掃描參數（如激光功率、針孔尺寸），將測量時間縮短60%。

激光共聚焦顯微鏡通過點掃描、共聚焦成像與多波長適配技術，為表面粗糙度測量提供了高精度、非接觸的解決方案。通過優化物鏡NA、針孔尺寸及掃描策略，可滿足從納米級超光滑表面到微米級粗糙結構的多樣化需求。結合三維形貌重建算法與AI數據分析，激光共聚焦顯微鏡正從靜態形貌表征工具進化為動態過程監控平臺，為精密制造、半導體及生物醫學領域的質量控制與工藝優化提供關鍵技術支撐。
