一、STED顯微鏡的核心原理與超分辨機制

受激發射損耗（STED）顯微鏡通過雙激光束協同作用突破光學衍射極限：

激發光束：聚焦形成高斯型光斑，激發熒光分子發光

損耗光束：經渦旋相位板調制為中空環形光斑，迫使激發光斑外圍的熒光分子受激發射而不發光

有效檢測區：通過調節損耗光強度，將實際熒光檢測區域縮小至納米尺度，實現超分辨成像

二、國產STED顯微鏡關鍵技術參數解析

1. 分辨率性能

橫向分辨率：20-50 nm（典型值30nm），較傳統共聚焦顯微鏡提升8-10倍

縱向分辨率：130-170 nm，三維成像時Z軸分辨率優于200nm

分辨率提升原理：通過優化損耗光功率密度（通常1-10 GW/cm2）和探測器時間門控技術實現

2. 光學系統配置

激發光波長：405nm、488nm、561nm、640nm多波長可選，支持光譜拆分多色成像

損耗光波長：592nm、660nm、775nm三檔可調，匹配不同熒光探針需求

物鏡參數：

高數值孔徑（NA≥1.4）油浸物鏡

工作距離：100-200μm，適配活細胞成像

3. 探測與成像模塊

檢測器類型：

3個HyD S型單光子計數器（高靈敏度）

1個HyD X型探測器（擴展動態范圍）

成像速度：

共聚焦模式：512×512像素下≥30幀/秒

STED模式：256×256像素下≥8幀/秒

掃描范圍：50nm×50nm至100μm×100μm可調

4. 環境控制模塊

活細胞培養系統：

溫度控制：37±0.5℃

CO?濃度：5%±0.2%

濕度：>95% RH

樣品載物臺：

電動六維調節（X/Y/Z/傾斜/旋轉）

適配96孔板、35mm培養皿等多規格樣品

三、功能擴展與特色參數

1. 多模式成像能力

共聚焦基礎功能：

三維層析成像（Z軸步進精度≤5nm）

光漂白恢復（FRAP）與熒光共振能量轉移（FRET）

超分辨專項功能：

TauSTED動態成像（時間分辨率≤50ms）

Gated STED時間門控技術（抑制背景噪聲）

2. 光譜分析模塊

波長覆蓋范圍：400-800nm連續可調

光譜分辨率：≤2nm，支持≥4色熒光同時檢測

光譜拆分算法：線性解混與主成分分析（PCA）

3. 數據處理與輸出

圖像重建算法：

反卷積處理（提升分辨率1.5-2倍）

三維重構（ISO 25178表面紋理分析）

數據格式：

原始數據：.oir（Olympus格式）

導出格式：TIFF/JPEG（16位/8位可選）

四、典型應用場景參數配置

1. 細胞骨架成像

探針選擇：SiR-tubulin（650nm激發）

成像參數：

激發光：640nm（功率10-20μW）

損耗光：775nm（功率200-300mW）

像素駐留時間：10μs

輸出結果：微管間距分辨率≤80nm

2. 神經突觸研究

探針組合：

PSD95-GFP（500nm激發）

Synaptophysin-mCherry（590nm激發）

多色成像參數：

激發光切換速度：<1ms

色差校正：使用色差校正物鏡（HC PL APO CS2系列）

3. 活細胞動態追蹤

環境控制：

溫度：37℃（誤差±0.2℃）

CO?：5%（誤差±0.1%）

成像參數：

時間序列采集：500幀連續拍攝

幀間間隔：200ms

五、國產設備的技術突破與參數優勢

1. 光源系統創新

超連續譜光源：覆蓋400-800nm波長，替代傳統多激光器組合

脈沖式設計：皮秒級脈沖寬度（<10ps），減少光漂白效應

2. 損耗光調控技術

渦旋相位板精度：相位延遲誤差<λ/20，確保中空光斑質量

功率動態調節：1mW-1W連續可調，適應不同樣品需求

3. 探測器性能提升

量子效率：HyD檢測器在500-700nm波段量子效率>60%

暗噪聲：<50 counts/s，提升弱信號檢測能力

六、未來技術發展趨勢與參數演進

1. 分辨率極限突破

目標：2025年實現橫向分辨率<10nm，縱向分辨率<50nm

技術路徑：

多光子STED（結合雙光子激發）

機器學習輔助圖像重建

2. 成像速度提升

并行探測技術：單光子雪崩二極管（SPAD）陣列探測器

掃描方式革新：共振掃描（線掃描頻率≥1kHz）

3. 多功能集成化

光片STED：結合光片顯微鏡實現快速三維成像

電鏡聯用：與掃描電鏡（SEM）或透射電鏡（TEM）數據融合

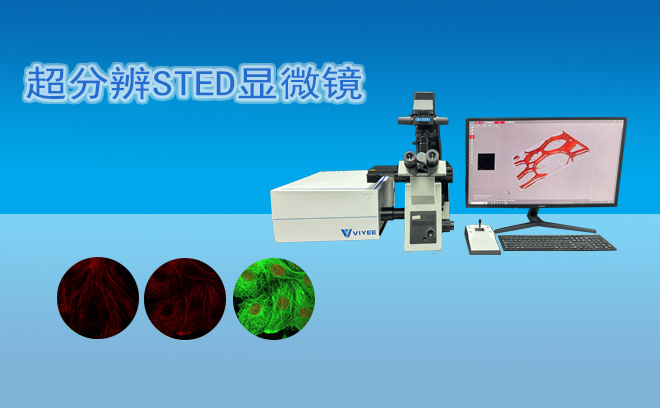

國產超分辨STED顯微鏡通過核心參數的持續優化，已在分辨率、成像速度、多模式功能等方面達到**先進水平。典型設備（如中科院*****研發型號）具備20-50nm橫向分辨率、多波長激發、活細胞動態成像等關鍵參數，可滿足生物醫學、材料科學等領域的前沿研究需求。未來隨著AI算法與硬件技術的深度融合，STED顯微鏡的參數性能將進一步提升，推動納米級成像技術的普及應用。
